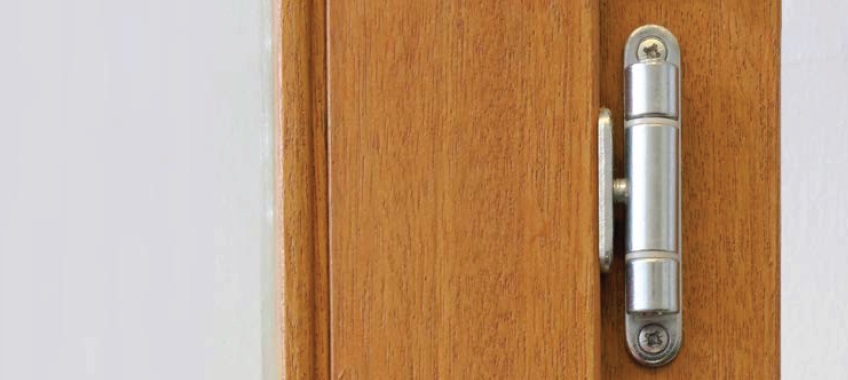

EJOT Super-JOT - wkręty okuciowe do produkcji okien drewnianych
W produkcji okien drewnianych powszechnie stosuje się typowe wkręty do drewna, które wyróżnia właściwie tylko geometria gwintu, uwzględniająca właściwości fizyko - mechaniczne drewna. Stosowanie w produkcji okien coraz szerszej palety gatunków drewna, coraz bardziej wyrafinowane metody impregnacji drewna, czy wreszcie postęp technologiczny w produkcji stolarki, jaki dokonał się w ostatnich latach, znacznie podnoszą poprzeczkę dla dostawców akcesoriów do okien, w tym producentów wkrętów. Okazuje się, że odpowiednia geometria gwintu to za mało.
Owszem, dzięki niej wkręt wkręca się na określoną głębokość, ale czy spełnia swoją podstawową rolę - trwałego połączenia? Czy będzie wytrzymały na obciążenia statyczne i dynamiczne, które są coraz większe ze względu na znaczny wzrost wagi okien w ostatnich latach? Czy nie zardzewieje pod wpływem środków chemicznych stosowanych do impregnacji drewna? Czy nie będzie powodował pękania drewna przy wkręcaniu przy krawędzi profilu, czy będzie się po prostu łatwo wkręcać bez ukręcania główki itp. Te pytania można mnożyć.
Wszelkich trosk związanych z mocowaniem okuć w stolarce pozbędziemy się stosując oczywiście odpowiednie wkręty, zarówno pod względem technologicznym jak i jakościowym. Do takich wkrętów z pewnością można zaliczyć wkręty Super JOT firmy EJOT.
Wkręty EJOT Super-JOT, cechuje:
- Niski moment wkręcający dzięki szpicowi w kształcie frezu oraz specjalnej geometrii gwintu i rdzenia (możliwy montaż w obszarze krawędzi profilu bez pękania drewna)
- Relatywnie bardzo wysoka wartość siły wyrywającej Fz (nawet o 50% wyższa niż w typowych wkrętach do drewna)
- Duża wytrzymałość na obciążenia rozciągające i ścinające dzięki średnicy 4,0 mm
- Wysoka odporność na korozję, dzięki dodatkowej powłoce ochronnej EJOSEAL (w przypadku gatunków drewna zawierających garbniki (np. dąb i buk) zaleca się zgodnie z normą DIN 1052 stosowanie wkrętów ze stali szlachetnej!
Szpic w kształcie frezu:
Wkręty typu Super JOT tak jak wszystkie produkty EJOT przechodzą szczegółowy program badań w procesie kontroli jakości. Kontrolowane są następujące parametry:
- Średnica główki
- Wysokość główki
- Głębokość wnikania stempla
- Średnica zewnętrzna gwintu
- Długość
- Średnica
- Kąt ugięcia
- Test kruchości wodorowej

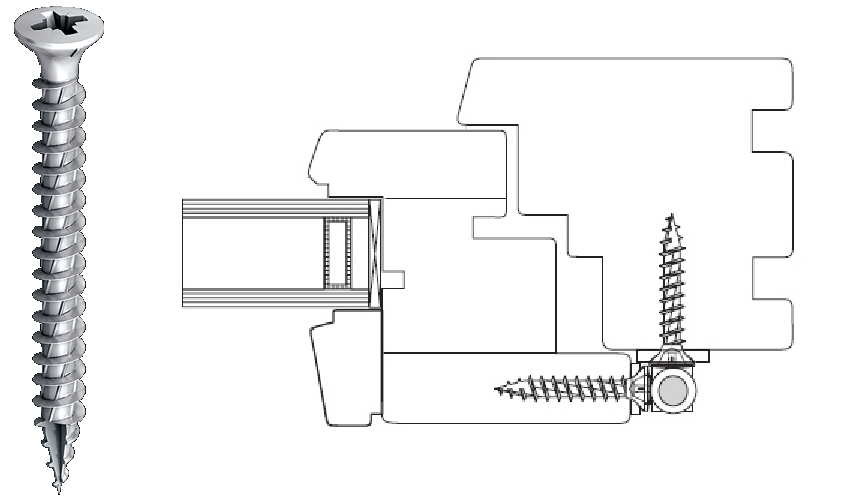

Instrukcja montażu z udziałem wkrętów Super-JOT
W normie DIN 1052 podane są zalecenia dotyczące odległości wkręcania wkrętu od krawędzi profilu przy nawiercaniu wstępnym oraz bez nawiercania wstępnego.
| Z nawiercaniem wstępnym | 3 x średnica wkrętu (d) |
| Bez nawiercania wstępnego | 5 x średnica wkrętu (d) |
Przy wkręcaniu wkrętów w twarde drewno (np. buk, dąb) na głębokość większą niż 25 mm zaleca się stosowanie nawiercania wstępnego wiertłem o średnicy Ø = 3 mm.
Wartości momentów wkręcających i czasów wkręcania przy wkręcaniu wkrętów o różnej długości w drewno mahoń meranti bez nawiercania wstępnego
| Głębokość wkręcania [mm] | Moment wkręcający Me [Nxm] | Czas wkręcania [s] |
| 20 | 1,5 | 0,7 |
| 25 | 1,9 | 0,8 |
| 30 | 2,1 | 0,9 |
Program produkcji wkrętów Super JOT z główką stożkową o średnicy o = 7 mm
| Numer artykułu | Średnica [mm] | Długość [mm] | Napęd | Ilość w paczce |
| Materiał: stal hartowana cynkowana (min. 8 ľm) z powłoką organiczną EJOSEAL + lakierowanie zmniejszające tarcie | ||||
| 22 112 25 608 | 4,0 | 25 | PZ2* | 1000 |
| 22 112 30 608 | 4,0 | 30 | PZ2* | 1000 |
| 22 112 35 608 | 4,0 | 35 | PZ2* | 1000 |
| 22 112 40 608 | 4,0 | 40 | PZ2* | 1000 |
| 22 112 45 608 | 4,0 | 45 | PZ2* | 1000 |
| 22 112 50 608 | 4,0 | 50 | PZ2* | 1000 |
| Materiał: stal A2 + lakierowanie zmniejszające tarcie | ||||
| 22 112 35 300 | 4,0 | 30 | T20 | 1000 |
| 22 112 45 300 | 4,0 | 35 | T20 | 1000 |
(*) na zapytanie także w wykonaniu TORX T20

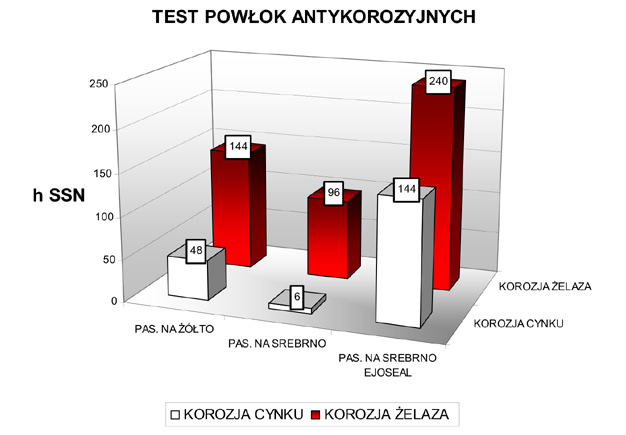

Odporność na korozję przy pasywacji na żółto, srebrno oraz dodatkowo lakierowaniu EJOSEAL w teście w komorze solnej (odporność na korozję w godzinach SSN)
