Dach spadzisty czy płaski? Możliwości mocowania instalacji
Przewodnik - część 3
Jak wyjaśniono w części 2 naszego przewodnika po zagadnieniach związanych z energią słoneczną, dwa popularne typy dachów, na których instalowane są systemy fotowoltaiczne, to dachy spadziste i dachy płaskie. Korzystając z dwóch przykładów przedstawimy różne możliwości mocowania systemów solarnych. Podamy również informacje na temat tego, co należy uwzględnić w tym zakresie.
Przykład montażu na dachu spadzistym
Systemy montażowe dostępne na rynku są bardzo zróżnicowane, a producenci oferują własne systemy i produkty dostosowane do indywidualnych potrzeb. Przyjrzymy się dwóm sposobom mocowania systemu montażowego do podkonstrukcji dachu spadzistego.
System montażowy składa się zazwyczaj z następujących elementów:
Przykład montażu na dachu spadzistym
Systemy montażowe dostępne na rynku są bardzo zróżnicowane, a producenci oferują własne systemy i produkty dostosowane do indywidualnych potrzeb. Przyjrzymy się dwóm sposobom mocowania systemu montażowego do podkonstrukcji dachu spadzistego.
System montażowy składa się zazwyczaj z następujących elementów:
- Mocowanie do podkonstrukcji dachu, n.p. za pomocą łącznika solarnego lub haka dachowego
- Konstrukcja wsporcza, n.p. profile montażowe
- Mocowanie paneli, n.p. zaciski lub szyny montażowe.

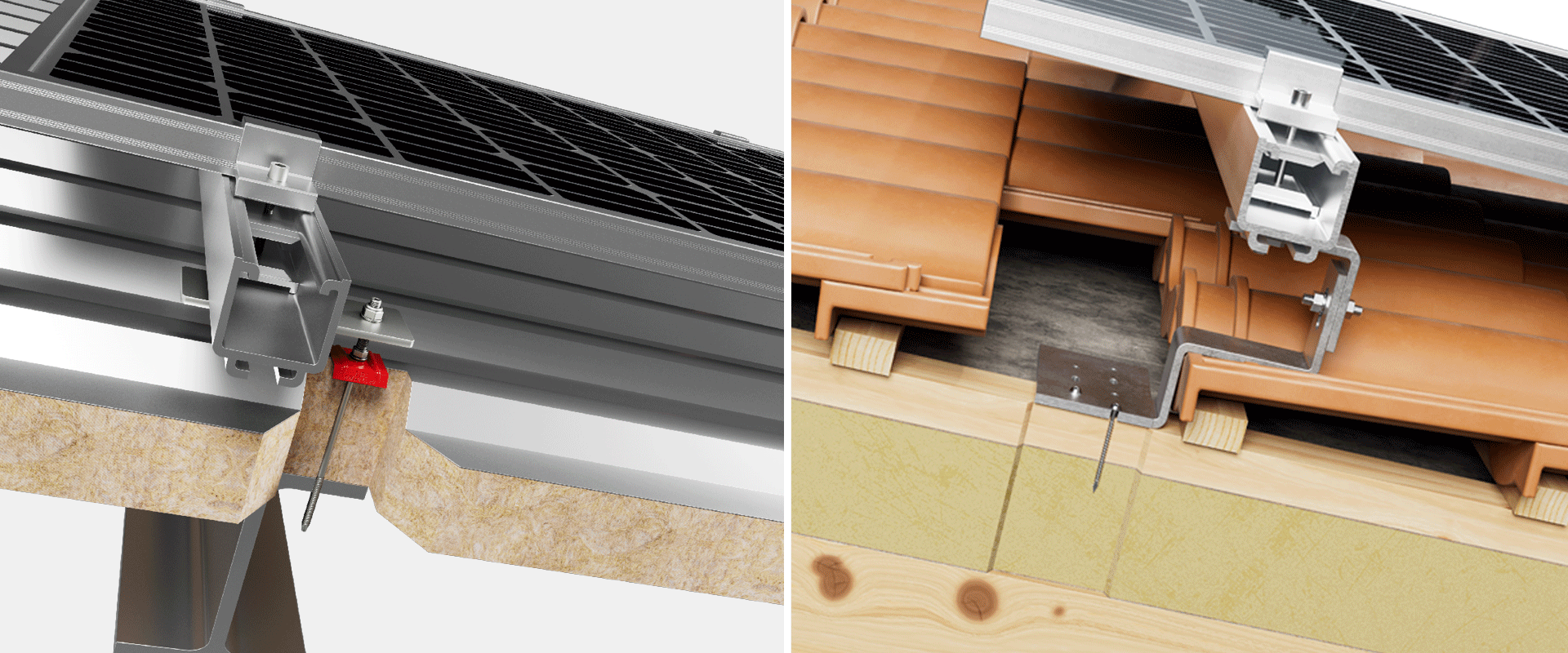

Ilustracja po lewej stronie przedstawia instalację systemu przy użyciu łączników solarnych, tak jak w przypadku blachy trapezowej, płyt warstwowych lub falistych płyt włókno-cementowych. Łączniki solarne są przykręcane bezpośrednio do stalowej lub drewnianej konstrukcji dachu. Szyny montażowe, które są konstrukcją wsporczą dla paneli fotowoltaicznych lub kolektorów słonecznych, i do których są one mocowane za pomocą zacisków, można następnie przymocować za pomocą łączników solarnych.
Ilustracja po prawej stronie przedstawia z kolei dach pokryty dachówką, jaki można znaleźć w wielu budynkach mieszkalnych. W tym przypadku haki dachowe są używane jako połączenie między podkonstrukcją dachu a szynami montażowymi. Haki dachowe są zwykle mocowane do krokwi za pomocą śrub z łbem walcowym. Podobnie jak łącznik solarny, haki dachowe służą do mocowania szyn montażowych, do których z kolei mocowane są panele.
W przypadku blach trapezowych i płyt warstwowych, oprócz mocowania do podkonstrukcji dachu, istnieje również możliwość przykręcenia szyn montażowych do pokrycia dachowego. W tych systemach, tak zwane krótkie szyny lub mastki z blachy trapezowej są mocowane do blachy trapezowej lub do okładziny płyty warstwowej za pomocą wkrętów do cienkich blach. Po zainstalowaniu krótkich szyn, panele lub kolektory można przymocować bezpośrednio do nich za pomocą zacisków lub, alternatywnie, można zainstalować kolejną dłuższą szynę, do której można włożyć panele. W tym systemie obciążenia są przenoszone bezpośrednio na blachę trapezową. Należy zatem pamiętać, że blacha trapezowa musi absorbować całe obciążenie w punktach, w których zamontowane są krótkie szyny.
Ilustracja po prawej stronie przedstawia z kolei dach pokryty dachówką, jaki można znaleźć w wielu budynkach mieszkalnych. W tym przypadku haki dachowe są używane jako połączenie między podkonstrukcją dachu a szynami montażowymi. Haki dachowe są zwykle mocowane do krokwi za pomocą śrub z łbem walcowym. Podobnie jak łącznik solarny, haki dachowe służą do mocowania szyn montażowych, do których z kolei mocowane są panele.
W przypadku blach trapezowych i płyt warstwowych, oprócz mocowania do podkonstrukcji dachu, istnieje również możliwość przykręcenia szyn montażowych do pokrycia dachowego. W tych systemach, tak zwane krótkie szyny lub mastki z blachy trapezowej są mocowane do blachy trapezowej lub do okładziny płyty warstwowej za pomocą wkrętów do cienkich blach. Po zainstalowaniu krótkich szyn, panele lub kolektory można przymocować bezpośrednio do nich za pomocą zacisków lub, alternatywnie, można zainstalować kolejną dłuższą szynę, do której można włożyć panele. W tym systemie obciążenia są przenoszone bezpośrednio na blachę trapezową. Należy zatem pamiętać, że blacha trapezowa musi absorbować całe obciążenie w punktach, w których zamontowane są krótkie szyny.
Przykład instalacji na dachu płaskim
Obok instalacji systemów solarnych na dachach spadzistych, dachy płaskie są szczególnie odpowiednie do montażu systemów solarnych. W tym przypadku instalację można zaplanować niezależnie od kąta nachylenia i orientacji dachu, co pozwala na optymalne ustawienie paneli solarnych.

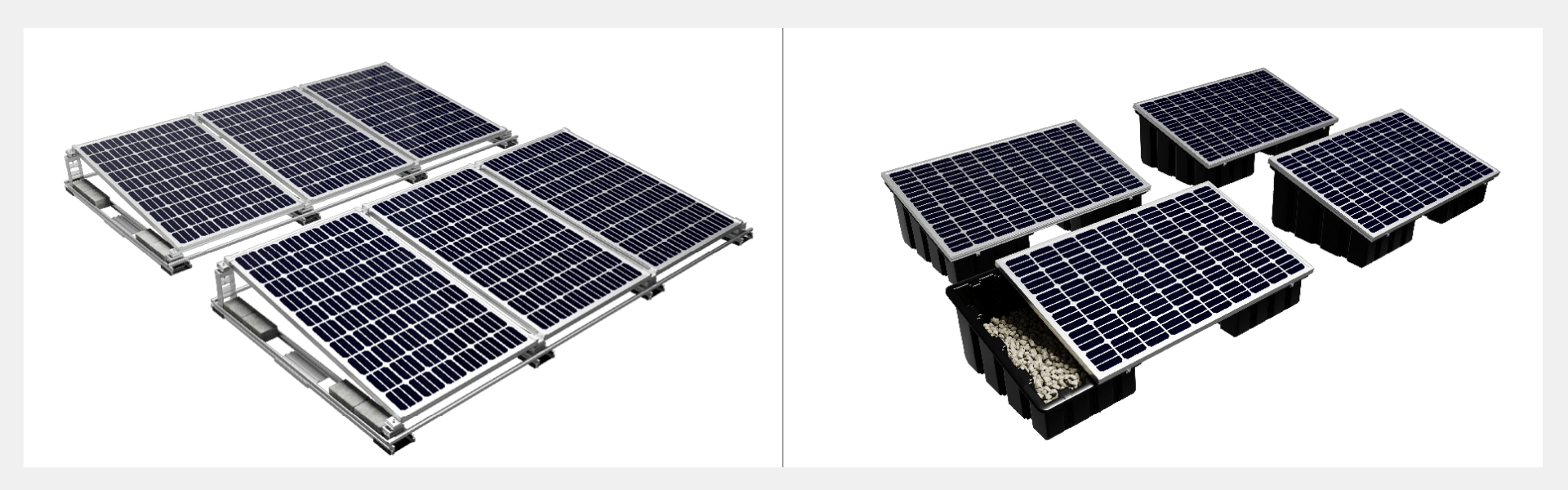

Systemy balastowe stosowane na dachach płaskich nie są mocowane do konstrukcji nośnej dachu. System jest zabezpieczony jedynie własnym ciężarem lub dodatkowym balastem, takim jak żwir w korytkach montażowych lub płyty betonowe itp. Systemy balastowe stanowią największą część rozwiązań montażowych na dachach płaskich i są zazwyczaj zoptymalizowane pod kątem aerodynamiki. Oznacza to, że zostały one opracowane w taki sposób, aby miały możliwie najniższy opór powietrza. To z kolei zmniejsza ilość wymaganego balastu, a tym samym zmniejsza obciążenie dachu. Zawsze należy wcześniej sprawdzić, czy statyka dachu jest przystosowana do instalacji systemu solarnego i jego dodatkowego ciężaru.
Obok instalacji systemów solarnych na dachach spadzistych, dachy płaskie są szczególnie odpowiednie do montażu systemów solarnych. W tym przypadku instalację można zaplanować niezależnie od kąta nachylenia i orientacji dachu, co pozwala na optymalne ustawienie paneli solarnych.
Systemy balastowe stosowane na dachach płaskich nie są mocowane do konstrukcji nośnej dachu. System jest zabezpieczony jedynie własnym ciężarem lub dodatkowym balastem, takim jak żwir w korytkach montażowych lub płyty betonowe itp. Systemy balastowe stanowią największą część rozwiązań montażowych na dachach płaskich i są zazwyczaj zoptymalizowane pod kątem aerodynamiki. Oznacza to, że zostały one opracowane w taki sposób, aby miały możliwie najniższy opór powietrza. To z kolei zmniejsza ilość wymaganego balastu, a tym samym zmniejsza obciążenie dachu. Zawsze należy wcześniej sprawdzić, czy statyka dachu jest przystosowana do instalacji systemu solarnego i jego dodatkowego ciężaru.
W następnej części przewodnika po systemach solarnych przyjrzymy się szczegółowo strukturze i obszarom zastosowania łączników solarnych oraz wyjaśnimy główne różnice w stosunku do klasycznej śruby dwugwintowej. Jakie są mocne strony tego elementu mocującego i jakie możliwości oferuje?
