EJOT TSSD®

EJOT_EPPsys_TSSD_2
EJOT_EPPsys_TSSD_1
EJOT_TSSD_Waben_Griff

Specyfikacja

  • Właściwości

    • Specjalnie zaprojektowany element łączący i procedura dla elementów warstwowych
    • Szerokie spektrum zastosowań
    • Przeznaczony w szczególności do struktur plastrowych
    • Wysokie przenoszone siły rozciągające
    • Brak korozji
    • Możliwość zastosowania jako tubus lub bezpośredni element łączący

Kontakt

Ryszard Bar

Sebastian Schrodt

Head of Sales EJOWELD


CAD & more on ejot.com

Zarejestruj się, aby uzyskać dane w różnych formatach – modele 3D, rysunki techniczne naszych produktów i inne materiały.
Dodatkowo CAD & more oferuje możliwość zaprojektowania i sprawdzenie zastosowania indywidualnych połączeń z pomocą programów obliczeniowych.


CAD & more

EJOT TSSD® wkładka do spajania termicznego

Produkt EJOT TSSD® (wkładka do spajania termicznego) i odpowiadający mu proces łączenia zostały opracowane w celu łączenia elementów, z których jeden jest wykonany z tworzywa sztucznego wzmocnionego włóknam szklanym.

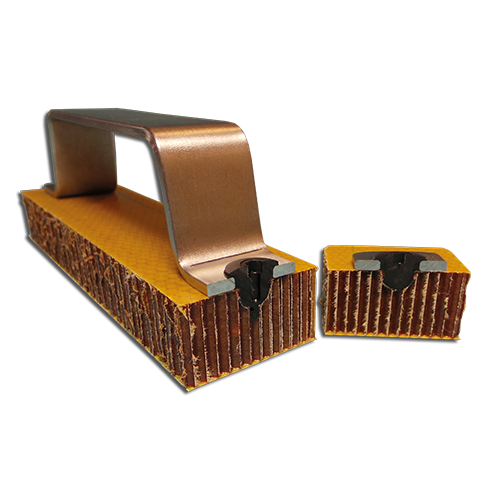

Wkładka TSSD sprawdzi się do łączenia elementów warstwowych o strukturze plastra miodu oraz rdzeniu piankowym (z różnymi powłokami powierzchniowymi), a także do tworzyw sztucznych wzmocnionych włóknem węglowym lub włóknem szklanym.
Podczas procesu łączenia,  tworzywowy element (wykonany z tworzywa termoplastycznego) jest instalowany w tworzywowym elemencie z określoną prędkością obrotową i obciążeniem osiowym.

EJOT TSSD® for direct assembly

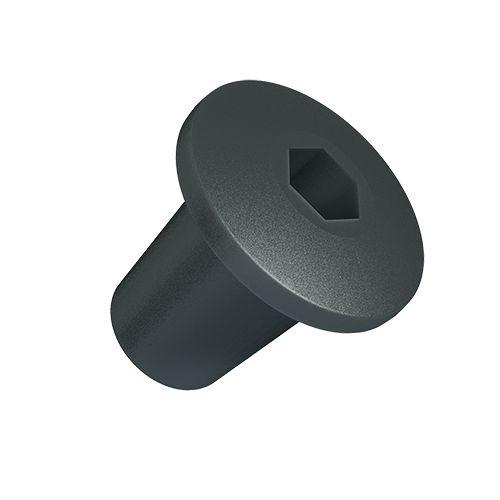

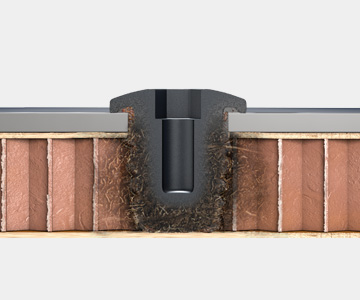

The TSSD® version with collar head is suitable for direct fastening of a thin clamping part to a corresponding component structure. The material of the clamping part can be freely selected - all that is needed is a pre-hole through which the TSSD® can penetrate into the component structure.

EJOT TSSD® as screw-in boss

If the application involves creating a screw-in option in a component, TSSD® variants without a collar head are used. They are inserted flush into the component during the installation process and then act as a screw-in boss for EVO PT® screws with diameters of 4 or 5 mm.


EJOT TSSD® as snap-fit solution

The TSSD® technology can also be used for snap-fit solutions. For this purpose, we offer a variant of the TSSD® with a ball head which -  together with a corresponding counterpart (ball socket) - can be used to create a detachable snap-fit connection.

Customized TSSD® variants

If the EJOT TSSD® standard solutions do not meet your application-specific requirements, please feel free to talk to us about special solutions. Whether it's a TSSD® for defining a distance to the component, a snap-fit TSSD® for welding onto thin monolithic materials, a TSSD® for the non-detachable joining of e.g. circuit boards or a TSSD® for holding eccentric connectors, as is common in furniture construction. Please contact our experts for further advice.
