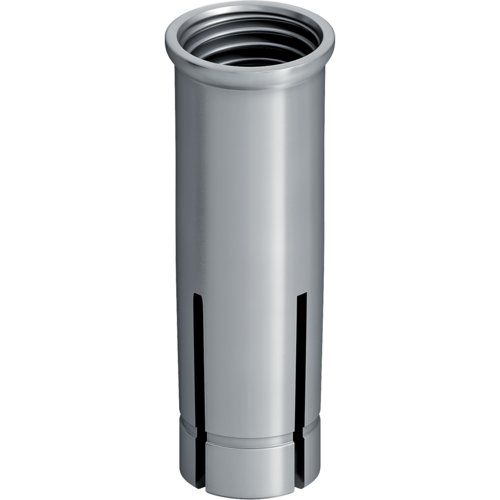

kotwa wbijana LAL+

Zastosowanie

• instalacje podwieszane
• rurociągi
• kanały wentylacyjne
• systemy zraszania
• trasy kablowe
• maszyny
• konsole
• belki stropowe

Właściwości

• stal ocynkowana galwanicznie
• odpowiednia do systemów podwieszanych
• gwint wewnętrzny dla śrub i prętów metrycznych
• odpowiednia długość śruby/pręta wynosi 1 - 1,5 x średnica wewnętrzna gwintu + grubość mocowanego elemntu
• niewielka wymagana głebokość wierconego otworu ułatwia montaż w stropie
• do stosowania w systemach zraszania
• zastosowanie w suchych warunkach wewnętrznych

Specyfikacje techniczne

Parametry  LAL+6/ LAL+8/ LAL+10/ LAL+12

• średnic wewnętrzna gwintu: M6/ M8 /M10/ M12
• średnica wierconego otworu: d0: 8mm/ 10 mm/ 12 mm/ 15mm
• Eff. głebokośc zakotwienia hef: 25 mm/ 30 mm/ 40 mm/ 50mm
• maksymalana głębokość wkręcania Ls,max: 11 mm/ 13 mm/ 16 mm/ 23 mm
• minimalna głębokość wkręcania Ls,min: 6 mm/ 8 mm/ 10 mm/ 12 mm
• średnica otworu w elementcie mocowanym df: 7 mm/  9 mm/ 12 mm/ 14 mm
• wymagany moment dokręcajacy Tinst max: 4 Nm/ 8 Nm/ 15 Nm/ 35 Nm



Nośności - LAL+6/ LAL+8/ LAL+10/ LAL+12

• beton niezarysowany C20/25 NRec: 1,9 kN/ 3,6 kN/ 4,8 kN/ 6,3 kN
• beton niezarysowany C20/25 VRec: 1,7 kN/  3,1 kN/ 4,5 kN/ 7,3 kN
