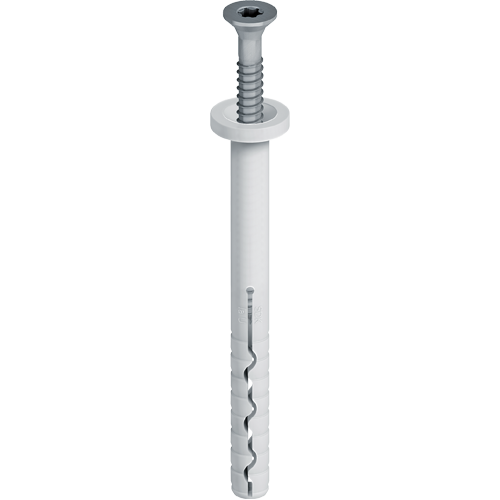

ejotherm® SDK U

Zastosowanie

łącznik wkręcany do systemów szynowych

• do montażu szyn podtrzymujących i cokołowych
• dopuszczony do stosowania we wszystkich typach podłoży budowlanych (A, B, C, D, E)

Właściwości

• najmniejsze głębokości zakotwienia i minimalna głębokość wierconego otworu
• przenoszenie największych obciążeń dla zapewnienia bezpieczeństwa
• optymalne wykorzystanie łączników
• śruba wstępnie zmontowana do szybkiego montażu
• zastosowanie podkładek dystansowych EJOT AS do niwelacji nierówności elewacji

Specyfikacje techniczne

• średnica łącznika: 8 mm
• średnica kołnierza: 16 mm
• głębokość wierconego otworu h1 ≥: 35 mm (75 mm)
• głebokośc zakotwienia hef≥:  25mm (65 mm)
• napęd: TX30
• kategorie użytkowe wg ETA: A, B, C, D, E
• Europejska Ocena Techniczna: ETA-04/0023

Wartości w nawiasach: zamocowanie w betonie komórkowym (kategoria użytkowa E)

Nośności charakterystyczne

kategoria podłoża A:

• beton zwykły ≥ C 12/15 wg EN 206-1: 1,5 kN
• beton zwykły ≥ C 16/20 - C 50/60 wg EN 206-1: 1,5 kN
• ściana trójwarstwowa z betonu C16/20 - C50/60: 1,5 kN

kategoria podłoża B:

• cegła ceramiczna pełna (≥ Mz 12) wg DIN 105: 1,5 kN
• cegła silikatowa pełna (≥ KS 12) wg DIN EN 106: 1,5 kN
• beton lekki pełny (V) wg DIN 18152: 0,6 kN

kategoria podłoża C:

• pustak ceramiczny szczelinowy (Hlz) wg DIN 105: 1,2 kN
• pustak ceramiczny szczelinowy (Hlz) wg ÖNORM B 6124: 0,75 kN
• pustak silikatowy drążony (≥ KSL 6) nach DIN EN 106: 1,5 kN
• pustak z betonu lekkiego (≥ HbL) nach DIN 18151: 0,6 kN

kategoria podłoża D:

• beton lekki (LAC): 0,9 kN

kategoria podłoża E:

• beton komórkowy P2 - P7: 0,75 kN

Dla obciążeń dopuszczalnych należy uwzględnić krajowe współczynniki bezpieczeństwa. Prosimy przestrzegać Europejskiej Oceny Technicznej.
