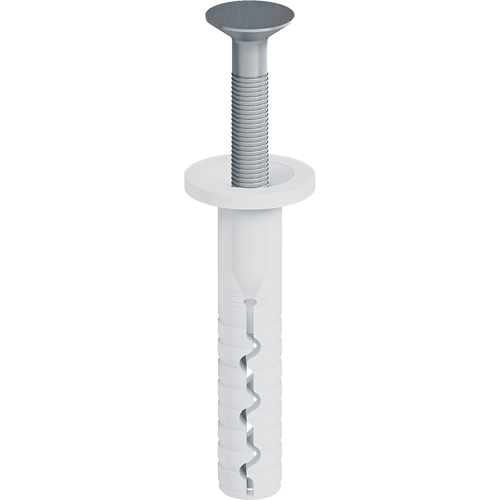

ejotherm® NK U

Zastosowanie

łącznik wbijany do systemów szynowych

• do montażu szyn podtrzymujących i cokołowych
• dopuszczony do stosowania w betonie, cegłach pełnych i szczelinowych
• Europejska Ocena Techniczna (ETA)

Właściwości

• najmniejsze głębokości zakotwienia i minimalna głębokość wierconego otworu
• wysokie parametry wytrzymałościowe
• nie wymaga użycia specjalnych narzędzi
• łącznik wstępnie zmontowany do szybkiego montażu
• zastosowanie podkładek dystansowych EJOT AS do niwelacji nierówności elewacji

Specyfikacje techniczne

• średnica łącznika: 8 mm
• średnica kołnierza: 16 mm
• głębokość wierconego otworu h1 ≥: 35 mm
• głębokośc zakotwienia hef≥:  25mm
• kategorie użytkowe wg ETA: A, B, C
• Europejska Ocena Techniczna: ETA-05/0009

Nośności charakterystyczne
kategoria podłoża A:

• beton zwykły ≥ C 12/15 wg EN 206-1: 1,2 kN
• beton zwykły ≥ C 16/20 - C 50/60 wg EN 206-1: 1,2 kN

kategoria podłoża B:

• cegła ceramiczna pełna (≥ Mz 12) wg DIN 105: 1,5 kN
• cegła silikatowa pełna (≥ KS 12) wg DIN EN 106: 1,5 kN
• beton lekki pełny (V) wg DIN 18152: 0,5 kN

kategoria podłoża C:

• pustak ceramiczny szczelinowy (Hlz) wg DIN 105: 0,9 kN
• pustak silikatowy drążony (≥ KSL 6) nach DIN EN 106: 1,5 kN
• pustak z betonu lekkiego (≥ HbL) nach DIN 18151: 0,5 kN

Dla obciążeń dopuszczalnych należy uwzględnić krajowe współczynniki bezpieczeństwa. Prosimy przestrzegać Europejskiej Oceny Technicznej.
