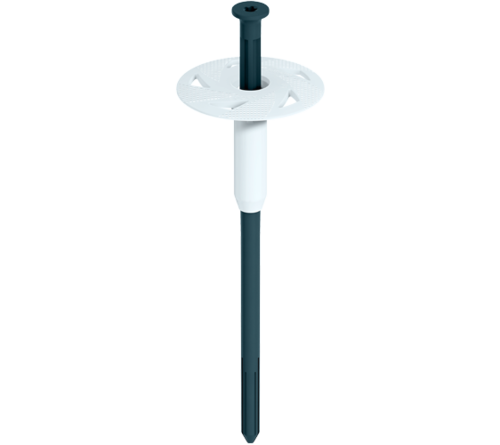

ejotherm® łącznik wkręcany S1

Zastosowanie

• łącznik wkręcany do mocowania zewnętrznych systemów izolacji z warstwą tynku
• dopuszczony do stosowania we wszystkich typach podłoży budowlanych (A, B, C, D, E)
• do wszystkich płyt izolacyjnych
• do montażu powierzchniowego
• możliwość montażu z talerzykiem dociskowym VT 90 i SBL 140 plus

Właściwości

• bardzo szybki montaż
• eliminacja mostków termicznych, zapewniająca energooszczędność i zminimalizowanie ryzyka powstania „efektu biedronki”; pozwala na zastosowanie cieńszej warstwy termoizolacji
• specjalne narzędzie S1 tool zapewnia niezawodny, powtarzalny i kontrolowany montaż oraz idealne zlicowanie łącznika z powierzchnią izolacji
• nie wymaga montażu zagłębionego, eliminacja zakupu dodatkowych akcesoriów takich jak frez, zaślepki izolacyjne
• idealny dla budownictwa pasywnego i niskoenergetycznego
• estetyczna elewacja

Specyfikacje techniczne

• średnica łącznika: 8 mm
• średnica talerzyka: 60 mm
• głębokość wierconego otworu h1 ≥  40 mm (60 mm)
• głebokośc zakotwienia h ef ≥ 30mm (50 mm)
• napęd: Torx 30 IPR
• punktowy współczynnik przenikania ciepła λ: 0,000 W/K
• nowe budownictwo: 10 mm zaprawa klejowa
• renowacja: 10 mm zaprawa klejowa i 20 mm stary tynk
• kategorie użytkowe wg ETA*: A, B, C, D, E wartości w nawiasach: mocowanie w betonie komórkowym

• A: beton zwykły C 16/20 - C 50/60 wg EN 206-1: 1,5 kN
• A: cienkie płyty betonowe C 16/20 - C 50/60: 1,4 kN
• B: cegła pełna (Mz) wg EN 771-1/ DIN 105: 1,5 kN
• B: silikat pełny (KS) wg EN 771-2 / DIN EN 106: 1,5 kN
• C: cegła szczelinowa (Hlz) wg EN 771-2 / DIN 105; gęstość ≥ 0,8 kg/dm³
• C: silikat szcelinowy (KSL) wg EN 771-2 / DIN EN 106: 1,5 kN
• C: pustak z betonu lekkiego (HbL) wg EN 771-3 / DIN 18151: 0,9 kN
• D: beton lekki (LAC 4 - LAC 25) wg EN 1520: 0,9 kN
• E: beton komórkowy (AAC 4 - AAC 7) wg EN 771-4: 0,75 kN

Dla obciążeń dopuszczalnych należy uwzględnić krajowe współczynniki bezpieczeństwa. Prosimy przestrzegać Europejskiej Oceny Technicznej
