Spiralform®

Specyfikacja

Właściwości
- Przeznaczony do procesów wkręcania zgodnie z normą DIN 7500
- Niskie momenty formujące dzięki specjalnej geometrii gwintu w części formującej
- Uformowany gwint odpowiada gwintowi metrycznemu wg ISO DIN 13
- Wysoka wytrzymałość i maksymalne pokrycie powierzchni nośnej dzięki okrągłemu przekrojowi gwintu

Pobierz

Polski

Zalecenie projektowe Spiralform 921 KB

Angielski

Zalecenie projektowe Spiralform 921 KB

Niemiecki

Design recommendations Spiralform 804 KB

Kontakt

Ryszard Bar

rbar@ejot.com
+48 3435 10 744

CAD & more on ejot.com

Zarejestruj się, aby uzyskać dane w różnych formatach – modele 3D, rysunki techniczne naszych produktów i inne materiały.
Dodatkowo CAD & more oferuje możliwość zaprojektowania i sprawdzenie zastosowania indywidualnych połączeń z pomocą programów obliczeniowych.

CAD & more

Pewne połączenia w produktach stalowych

Wkręty EJOT Spiralform^® są specjalnymi łącznikami do pewnych i bezproblemowych połączeń, zwłaszcza w stali czarnej i nierdzewnej. Formowanie gwintu i mocowanie, dzięki temu wkrętowi, odbywa się w jednym kroku. Precyzyjne, ciasne dopasowanie gwintu powstaje zawsze w połączeniu z wysokimi właściwościami wytrzymałościowymi. Gwarantuje to optymalną odporność na luzowanie w wyniku naprężeń dynamicznych.

Specjalna geometria gwintu

Wkręty EJOT Spiralform^® posiadają w odstępie 90° cztery przewyższenia w kształcie wytłoczeń, które przebiegają spiralnie przez gwint. Dzięki temu spełnione są m.in. wymogi VDE dotyczące zastosowania wkrętów samogwintujących. Zakończenie Spiralform^® Plus zapewnia szczególnie niskie momenty formujące. Dzięki specjalnie uformowanemu początkowi gwintu w połączeniu z okrągłym przekrojem wkręt łatwo pozycjonuje się w otworze. Okrągły przekrój umożliwia pełne pokrycie powierzchni nośnej zarysu gwintu, dzięki czemu można osiągnąć wyższą wytrzymałość. Dzięki temu osiąga się stabilny proces wkręcania oraz niezmienną jakość gwintu.

Spiralform^® is a registrated trade mark of Wilhelm Schumacher GmbH, Hilchenbach.

Spiralform^® WN 13 Kształty łbów i rodzaje napędów

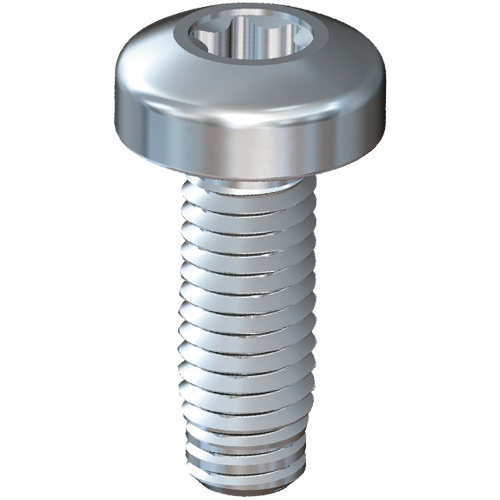

WN1321 Łeb soczewkowy z kołnierzem i napedem TORX^®

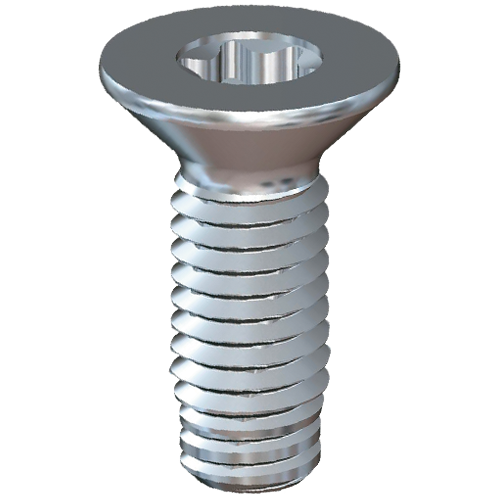

WN1323 Łeb stożkowy z napędem TORX^®
WN1342 Łeb soczewkowy z napędem krzyżowym Z (względnie H)
WN1343 Łeb stożkowy z napędem krzyżowym Z (względnie H)
WN1346 Łeb sześciokątny
WN1347 Łeb sześciokątny z kołnierzem
WN1352 Łeb soczewkowy z napędem TORX^®
WN1353 Łeb soczewkowo-stozkowy z napędem TORX^®

Szczegółowe informacje w normach EJOT, do pobrania w "CAD & more".
Kliknij, aby się zarejestrować: "CAD & more"
